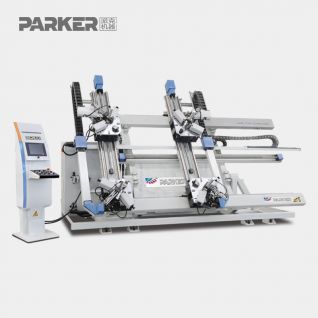

功能特点

 国内具有领先水平。

采用CNC数控技术,进口MITSUBISHI 伺服电机及PC机，

 超大触摸屏控制系统，操作简单.对不同规格的型材可实现高精度自动定尺挤角;

采用精密高导程滚珠丝杠传动，

 扁平直线导轨采用原装进口ABBA品牌,

配备有注油保养装置,使日常保养润滑更加简便有效。

采用柱塞式大型液压系统，进给平稳，噪音小;

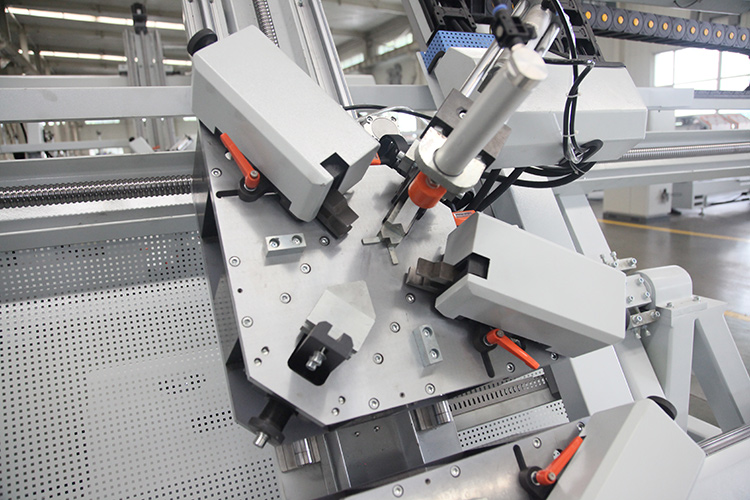

 一次可完成四个角的冲铆联接。

独立操控箱,可任意移动，操控灵便;

 压紧气缸为 “亿日”牌;

 特别设计防错位装置、辅助刹紧，使预压紧、二次进刀保证组角同步，废品率大大降低。

 电控箱采用航空航天专用插头,安全稳定。

 压紧机构自动伸缩并可随时调整;

 通过伺服系统及PLC控制系统，实现四角自动预紧;

窗体尺寸自动调节;内、外定位块上下可调，并可叠加使用;

组角缸前后、左右可调，稳定可靠;液压站工作安全可靠;

一次性组框可以对型材间的接缝及平面度进行控制，使组框质量具有可预见性

并且一次性组框能大大提高了工作效率。

      技术参数

拼接缝隙： ≦0.15mm

电源电压： 三项四线制

额定功率： 8.1kw

额定油压： 15Mpa

气源工作压力： 0.5～0.8Mpa

耗气量： 0.45L/次

油箱容量： 60L

组角缸运动行程： 0～50mm

组框最大框尺寸： 高1800mm×3000mm

组框最小尺寸： 550mm×550mm

适应型材宽度： 100mm

外形尺寸： 5450mm×1900 mm×2500 mm

重量： 2860kg
